Dalmec annonce la sortie d’un nouveau manipulateur de vitres

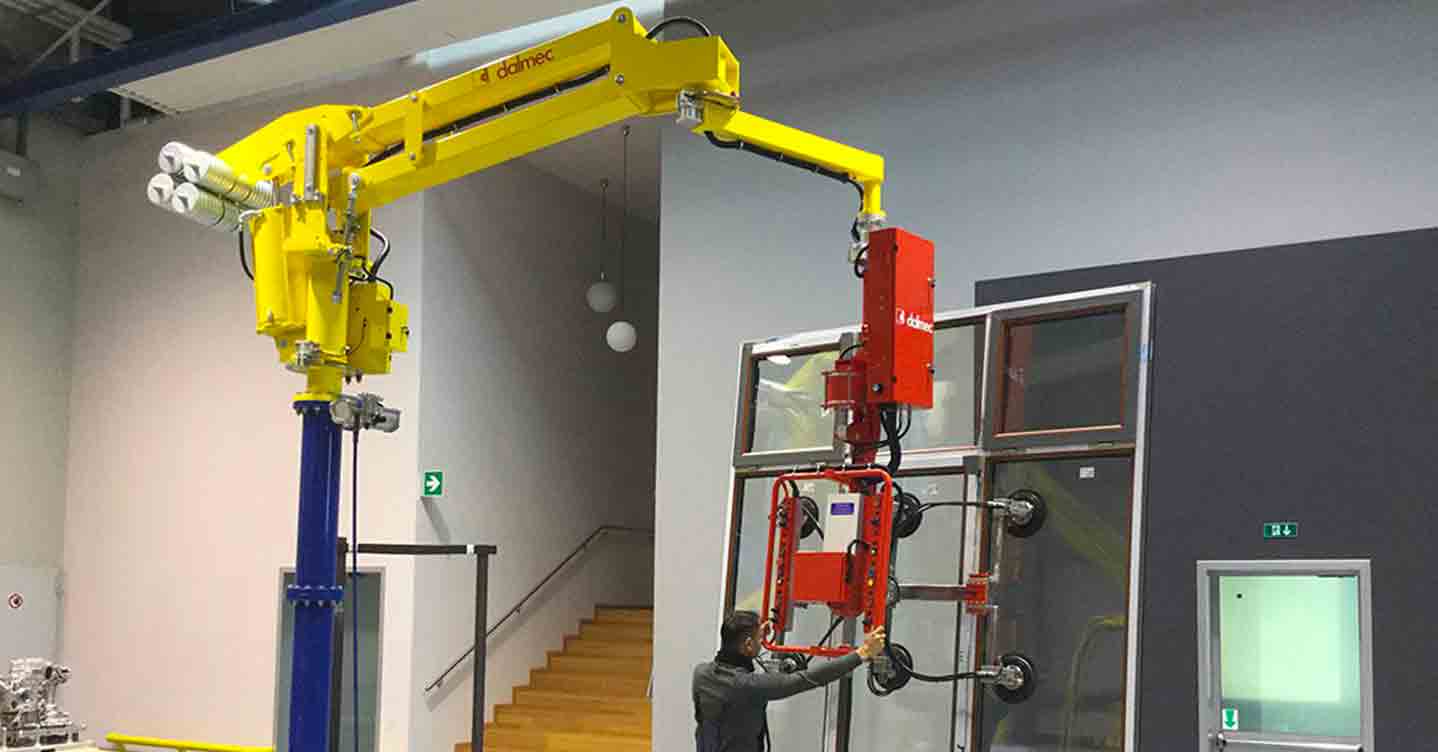

Ciblant particulièrement les industries du BÂTIMENT, du VERRE et de la Menuiserie, Dalmec innove avec la réalisation d’un nouveau manipulateur industriel spécifique, conçu sur-mesure pour manœuvrer de grands panneaux de vitres, et ce, en absence d’effort et dont le centre de gravité est déporté par rapport à l’axe vertical du bras terminal.

Destiné à la prise, au levage, à la manutention de panneaux vitrés pour leur encollage et leur assemblage directement sur l’ouvrant, ce nouveau manipulateur est pourvu d’un outil de préhension à ventouses de type palonnier adapté sur mesure.

Cet équipement favorise la manipulation de vitrages dont la masse peut aller jusqu’à 300 kg sur un rayon d’intervention de 3500 mm permettant aisément d’atteindre les chariots de verrier où sont stockées les vitres et le convoyeur de chargement du robot. La prise des vitres est effectuée en position verticale inclinée (10°), et un vérin pneumatique va permettre d’obtenir leur mise à la verticale pour une dépose sur le poste de chargement de la cellule.

De manière à améliorer et faciliter les déplacements horizontaux, le manipulateur est équipé d’une motorisation latérale montée sur le pivot principal. Ainsi, avec une prise facilitée qui reproduit le mouvement naturel de l’opérateur et avec une commande manuelle intégrée à l’outil

de préhension, cet équipement permet à l’opérateur de saisir facilement les vitres sur les chariots, de les lever et de les déplacer en toute sécurité sur la ligne robotisée d’encollage et d’assemblage, tout en profitant d’une ergonomie maximale.

Au final, le nouveau manipulateur de VITRES type MAXIPARTNER MX supprime totalement le poids des charges et s’inscrit donc parfaitement dans la lutte contre les TMS en assurant une sécurité totale sur le poste de travail et en préservant la santé des opérateurs.

Un palonnier réglable à ventouses pour manipuler un large éventail de vitres

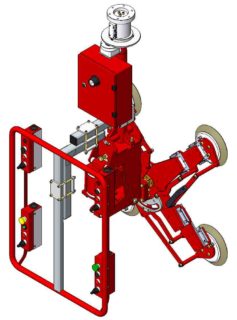

La particularité du nouveau palonnier à ventouses développé par Dalmec est de pouvoir saisir un large éventail de vitres de toutes dimensions (500 x 500 pour les plus petits panneaux et 2000 x 2000 mm pour les plus grands) grâce à un mouvement en «croix» et «autocentré» des ventouses. Avec ce palonnier réglable, il n’y a pas nécessité de changer l’outil de préhension lorsque les dimensions des vitres à saisir changent. Cela évite à la fois les opérations de montage et de démontage mais aussi de stockage des palonniers.

De plus, grâce à ce système astucieux, le palonnier reste toujours dans l’encombrement de la vitre quelle que soit sa dimension. Ainsi, la visibilité de l’opérateur lors de la mise en place du palonnier sur la vitre est totale.

Enfin, au niveau technique le réglage de l’entraxe des ventouses est obtenu par le jeu d’un vérin pneumatique. Ce dispositif permet une mise en œuvre rapide du palonnier en fonction du format à manipuler.

MAXIPARTNER MX, un manipulateur à bras articulé

Le manipulateur MAXIPARTNER MX, a été conçu et réalisé pour des manipulations particulièrement difficiles, et répond spécifiquement aux exigences liées à la manutention de charges élevées (max. 900 kg). L’opérateur peut déplacer sa charge, même en porte-à-faux, dans tous les points du volume de travail sans effort et dans des conditions optimales d’ergonomie et de sécurité. La structure du MAXIPARTNER, qui allie robustesse et légèreté, permet d’annuler l’effet de «dérive». Cet équipement est associé à des outils de préhension standards ou aux mesures de la charge à manipuler et des opérations à effectuer sur le poste de travail.

Caractéristiques :

• Force max. 900 kg.
• Rayon d’action max. : 4500 mm
• Course verticale : 2200 mm
• Alimentation : air comprimé filtré (40 µm), non lubrifié.

A propos de Dalmec

Depuis 1963, Dalmec a su se positionner comme étant le leader mondial dans le domaine des manipulateurs industriels. Avec à son actif plus de 60 000 manipulateurs en service dans l’ensemble des zones industrialisées des cinq continents, Dalmec affiche une expérience qui s’enrichit au quotidien par de nouvelles applications industrielles des plus basiques aux plus complexes, avec une unité de fabrication intégrée. Dans le site industriel de Cles en Italie, qui s’étend sur 25000 m2, dont plus de 14000 m2 couverts, de l’étude à la fabrication jusqu’au contrôle final, chaque activité est assurée par du personnel Dalmec.

Dalmec s’est imposée dans son domaine grâce à ses capacités en termes d’études et de développement, par l’utilisation de matières premières et de composants de haute qualité couverts par des brevets internationaux et aussi grâce à sa forte propension à la spécialisation en offrant des solutions spécifiques pour chaque secteur d’activité.
