Réalisation Edgetech : Façonner l’exceptionnel en toute légèreté

Les atouts combinés de Super Spacer®, le meilleur des scénarios pour le Pathé Palace à Paris

Au-delà de leurs fonctions avérées d’optimisation énergétique et de confort dans l’habitat, les intercalaires warm edge répondent aux demandes croissantes des prescripteurs en matière d’esthétisme, de productivité et de finitions irréprochables pour les industriels du verre et de la menuiserie.

Fort de ses applications s’intégrant à la fois dans une production automatisée à grande échelle ou s’associant parfaitement au vitrage structurel épousant sur mesure les formes organiques de toute architecture contemporaine ou patrimoniale, la société Quanex-Edgetech témoigne de la flexibilité exceptionnelle de Super Spacer®, solution idéale pour tous les projets constructifs et architecturaux, jusqu’aux plus complexes et exigeants. Et pour preuve, il est choisi dans la restauration et modernisation de l’emblématique Pathé Palace à Paris, un bâtiment aux pieds de l’opéra Garnier issu de la Belle Époque parisienne et magistralement métamorphosé en un cinéma de grand standing par Renzo Piano Building Workshop.

Métamorphose remarquable d’un haut lieu emblématique du 7ème art

Symbolique repère culturel depuis plus de 150 ans, au croisement du boulevard des Capucines et de la rue de la Chaussée d’Antin, l’édifice inauguré en 1869 alors théâtre de vaudeville, devient le cinéma historique de la Paramount en 1927, passe sous enseigne Gaumont en 2008 pour se transformer en 2024 sous l’orchestration magistrale de l’architecte de notoriété internationale Renzo Piano, en un luxueux palais du cinéma et référence du Groupe Pathé, au sein duquel sept salles ultramodernes équipées d’écrans LED et de sièges en cuir chauffants et réglables accueillent les amateurs du septième art.

A l’ère du « home cinema » et des films visionnés en streaming depuis le confort de son domicile, l’âge d’or du cinéma parisien revient ici sur grand écran avec des

technologies de pointe en termes d’image et l’exclusivité d’un service de conciergerie pour une véritable expérience premium. Et derrière la sublime façade en rotonde autour de laquelle s’élancent sur toute leur hauteur trois fenêtres cintrées entre des colonnes néoclassiques, se tient le bar de style Art déco conçu par Jacques Grange, incontestablement l’architecte d’intérieur le plus célèbre au monde, offrant une vue imprenable sur l’expressif quartier des théâtres du 9e arrondissement de Paris.

« Lumière et transparence sont d’indissociables amis »

Cette citation de Renzo Piano résume parfaitement la signature de nombre de ses bâtiments. Pour le Pathé Palace, largement vitré côté rue, la transparence invite à la perméabilité visuelle depuis la « piazza », atrium intérieur de verre baigné de lumière. Admirablement rénovées, l’imposante coupole, la rotonde et la façade en pierre naturelle de la Belle Époque revivent, quand certains éléments intérieurs, conformément aux réglementations du patrimoine, comme le marbre rainuré, les stucs et les rampes en fonte, ont également dû être intégrés au réaménagement.

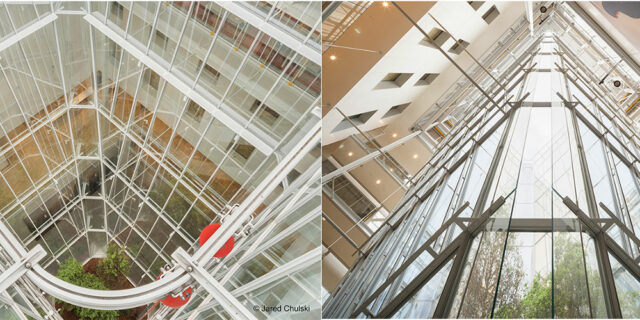

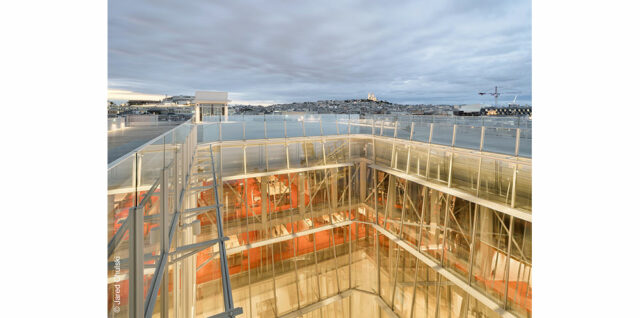

Dominant la « piazza », une pyramide de verre inversée d’une emprise au sol d’environ 300 m² et avec une base de seulement 45 m², plonge dès l’entrée le visiteur dans cette élégante structure de verre et d’acier déployée sur 29 m de large, créant une ouverture libre de 154 m² d’où se précipite la lumière naturelle inondant les cinq étages du bâtiment. Les 1 200 m² et 150 tonnes de la façade intérieure ainsi suspendue, sont maintenus et stabilisés par des systèmes de profilés et traverses encadrant le vitrage. C’est au façadier Josef Gartner que l’on doit la construction de la structure en acier gris clair.

Super Spacer® : flexible pour les géométries complexes, gris clair pour la transparence

Josef Gartner et Döring Glass, spécialistes renommés du cintrage, ont développé une structure en verre isolant techniquement complexe, et particulièrement les angles. Ont ainsi été installés 28 doubles vitrages rectangulaires à double courbure cylindrique, variables de 1 638 x 5 546 mm à 1 663 x 3 440 mm et les courbes à 44 et 46 degrés formant chacune un angle de 90 degrés séparé par une section plane. Avec des diamètres de 100 à 150 millimètres selon le cintrage, les vitrages intérieurs et extérieurs en verre de sécurité feuilleté de 12 mm, composés de verre float extra-clair Diamant® (Saint-Gobain) et d’un film PVB se sont adjoints l’intercalaire Super Spacer® TriSeal™ Premium Plus de 10 mm de large teinté gris clair, selon la couleur spécifiée par les architectes pour l’ensemble de cette pyramide de verre. En alchimie et fusion parfaite avec le verre, cet intercalaire participe à la vision de Renzo Piano : une atmosphère lumineuse, aérienne et transparente.

Martin Lenz, directeur des ventes chez Döring Glass, souligne : « Idéal pour les géométries complexes, Super Spacer TriSeal Premium s’adapte avec souplesse à toutes les configurations. Et Edgetech nous permettant d’accéder à une sélection personnalisée des couleurs, nous avons pu aisément répondre à toutes les spécifications techniques ».

Joachim Stoss, vice-président des ventes internationales d’Edgetech Europe, complète : « Nous entretenons un partenariat de longue date avec Döring Glass et sommes ravis que notre Super Spacer puisse satisfaire aux exigences architecturales les plus strictes en termes d’esthétique concernant les joints warm edge. Le verre bombé trouve de plus en plus d’applications dans l’architecture pour sa capacité à créer des formes fluides et organiques » ; l’art du cintrage et la production de verre de forme libre faisant partie intégrante des enveloppes de bâtiment planifiées de façon paramétrique.

Idéal pour le verre bombé, les intercalaires flexibles Super Spacer® s’adaptent aux courbes et diamètres complexes, offrant également leurs atouts aux vitrages non cintrés. Leur élasticité, qui réduit les contraintes du joint périphérique et notamment les impacts climatiques, répartit uniformément les forces, minimisant ainsi le risque de casse et lors de la production, facilite la précision de leur application pour un parallélisme optimale des vitrages, ainsi que des bords nets, aussi bien en production automatisée que manuelle, en particulier pour les vitrages isolants grand format. « Super Spacer possède des caractéristiques clés et significatives qui le rendent privilégié pour une finition nette des angles dans le joint périphérique, son application assurant des transitions précises à 45 degrés. Grâce à son élasticité, la mousse structurelle en silicone s’adapte mieux aux angles du verre, garantissant une surface uniforme sans risque de formation de bulles », explique Christoph Rubel, expert technique chez Edgetech Europe GmbH.

Vue du boulevard des Capucines à travers des doubles vitrages XL bombés

Pour la façade en rotonde du Pathé Palace, Döring a combiné et relevé deux autres défis de fabrication avec le Super Spacer® : un double vitrage bombé grand format, dont le plus grand mesure 963 x 4 811 mm et comprend trois structures de verre différentes.

« Seul du verre blanc a été utilisé pour les 24 vitrages isolants bombés à l’extérieur du bâtiment. Dans certains cas, il a été associé aux verres à couche Eclaz et Eclaz one de Saint-Gobain pour maximiser la transparence et la transmission lumineuse, tout en garantissant une isolation thermique optimale », explique Martin Lenz.

Le verre bombé a ainsi été soumis à divers tests longue durée sur le comportement au vieillissement, le point de rosée et la concentration de gaz sur une période de plus de six mois avant l’installation et la réception par le client, preuves incontestables de la performance et fiabilité de l’intercalaire.
« Dans un monde en constante évolution, l’adaptabilité est la clé du succès », résume Joachim Stoss, vice-président des ventes internationales d’Edgetech Europe. « Super Spacer donne à nos clients les arguments et les moyens de répondre aux exigences actuelles du marché et de participer pro-activement aux tendances futures ».
